Индустрия инженерных коммуникаций и производители химических продуктов, используемых в строительстве, внедряют в практику отдельно испытанные продукты. Но, когда композиционный гидроизоляционный материал и дренажный канал для душевой встречаются на практике в реальном полу на строительной площадке, внезапно обнаруживается пробел в стандартизации, поскольку имеется широкий ассортимент продуктов и невозможно найти общий подход в стандартизации. Возникает вопрос — а они действительно герметизируют? И что следует делать, если нет?
Seal System — решение этой проблемы. С проведением комплексных испытаний продуктов, лидирующих на рынке дренажных каналов для душевых и точечных трапов, в комбинации с широчайшим спектром гидроизоляционных материалов и планировщики, и строители могут быть уверены — это герметично.

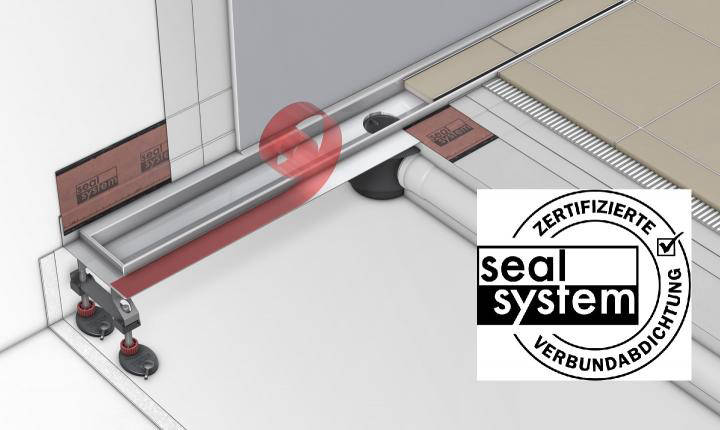

Специальная гидроизоляционная лента Seal System и гидроизоляционная манжета Seal System формируют соединение между композиционным гидроизоляционным материалом и сантехникой. Эти герметизирующие элементы являются стандартизированным интерфейсом для многих дренажных систем, которые можно найти на рынке, — как точечных трапов, так и дренажных каналов для душевых.
Технология Seal System испытывалась в комбинации с продуктами 17 известных производителей гидроизоляции и девяти торговых марок в индустрии инженерных коммуникаций. Среди используемых видов гидроизоляции были полимерные дисперсии, одно- и двухкомпонентные комбинации «полимер – цемент – строительный раствор», уплотнительные ткани и жидкие полимеры. Среди дренажных каналов для душевых были каналы их нержавеющей стали с видимой гранью и без нее, каналы из натурального камня, прямые и угловые каналы, каналы с облицовкой стен, каналы, встраиваемые непосредственно в стену или комнату, сверхплоские дренажные каналы для реконструируемой душевой и даже специальные каналы с высокой пропускной способностью и дренажными трубами DN70.
Композиционные гидроизоляционные материалы находят множество применений в санитарно-технических помещениях. Это не удивительно, поскольку они представляют собой средство для быстрой и простой герметизации. Однако из-за обширного ассортимента составить представление о рынке композиционных гидроизоляционных материалов непросто. Seal System получила сертификат пригодности к дренажной системе, пройдя испытание в различных комбинациях с имеющимися на рынке гидроизоляционными материалами — точечные трапы, дренажные каналы — изолировано!

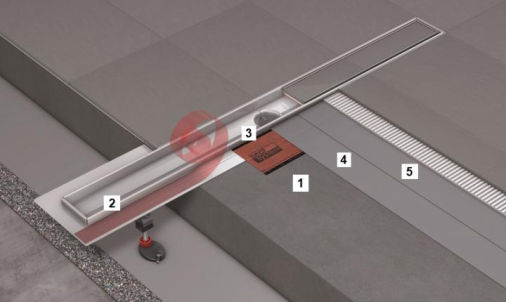

Уплотнительная кромка Seal System у дренажного канала для душевой, образованная двумя тонкими слоями гидроизоляции (4 + 5) и гидроизоляционной лентой Seal System (3) и служащая связующим средством между фланцем из нержавеющей стали (2) и стяжкой (1).

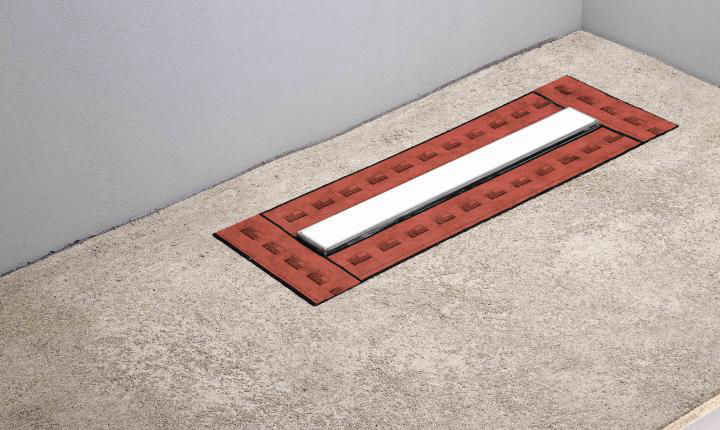

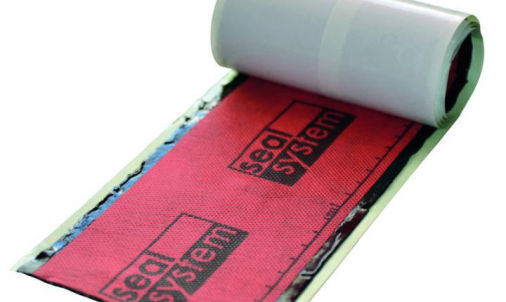

Бутилкаучуковая лента Seal System герметично уплотняет стык между стяжкой и фланцем из нержавеющей стали дренажного канала для душевой. Уплотнительная лента наклеивается внахлест и гарантирует абсолютную герметичность соединения в сочетании со всеми испытанными композиционными гидроизоляционными материалами.

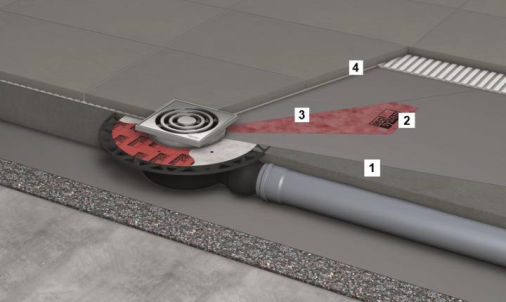

Уплотнительная кромка Seal System у дренажного канала для душевой с точечным трапом на стяжке (1). Гидроизоляционная манжета (3) укладывается на первый влажный слой гидроизоляции (2), вдавливается в нее и затем покрывается вторым слоем (4).

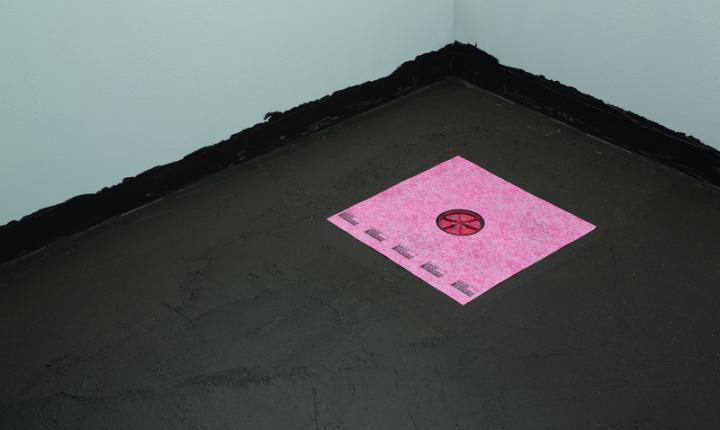

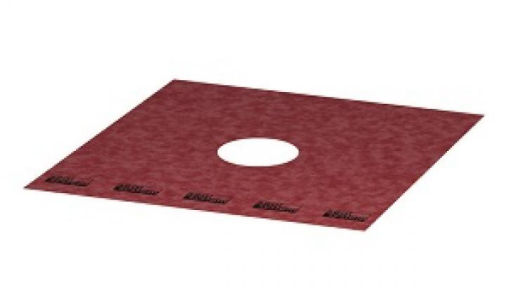

Гидроизоляционная манжета Seal System укладывается на первый слой композиционной гидроизоляции, пока он влажный, а затем покрывается вторым слоем.
За испытания и сертификацию был ответственен Kiwa TBU GmbH, расположенный в г. Гревен. Это испытательный институт, аккредитованный Немецким институтом по строительству (DIBt). Испытания проводились в соответствии с правилами службы общестроительного надзора и экспертизы для получения сертификатов гидроизоляции, относящихся к работам по укладке плиточных полов. Водонепроницаемость проверялась испытанием в ванне. Различные дренажные каналы для душевых или точечные трапы устанавливались в испытательной ванне и затем комбинировались с гидроизоляционной лентой или гидроизоляционной манжетой и композиционным гидроизоляционным материалом. Ванна на 20 см наполнялась водой, которая воздействовала на сифон, гидроизолирующий элемент и композиционный гидроизоляционный материал в течение нескольких недель.
Факт:
Стандартное назначение современных композиционных гидроизоляционных материалов — "герметизация в комбинации с плитками и обшивками". Из этого следует по определению, что поверхность плитки является уровнем герметизации. Представление о вторичном дренаже сложилось во времена, когда для уплотнения под стяжкой использовались битумные уплотнительные ленты. Слой строительного раствора между плиткой и гидроизоляционным материалом в душевой зоне не может и не должен дренироваться.
Факт:
Вода попадает туда в гомеопатических дозах. Качество современных материалов для затирки швов надежно препятствует их увлажнению. Когда затирка или плитки разрушаются, попадающая в этом месте влага испаряется через канал, по которому она поступает. Все обычные плиточные клеи подходят также для приклеивания плиток на дне бассейна или на террасе. В отличие от душевых, здесь они всегда влажные. Если плитки на террасе отслаиваются, причиной обычно является действие мороза.
Факт:
В теории поврежденные межплиточные швы могут пропускать воду внутрь, но может ли она также проникнуть под плитки? Едва ли. Там нет определенного канала для стока. Единственного поперечного слоя плиточного клея достаточно для предотвращения проникновения воды. Просочившаяся вода может отводиться, если есть каналы под плитками. Но такие каналы не существуют.
Факт:
Как раз наоборот. В отличие от случая с замкнутыми бесшовными корпусами каналов, достигающими края плитки (рисунки справа), отверстия для слива просочившейся воды представляют опасность тем, что там оседает перхоть, остатки мыла и волосы, и этот осадок из-за капиллярного эффекта даже накапливается в полостях (рисунки слева). При приеме душа дренажный канал заполняется, и отверстия для слива просочившейся воды контактируют с душевой водой в канале — с отрицательными последствиями, описанными выше. Для каналов, которые по визуальным причинам не достигают края плитки, область между корпусом канала и плиткой должна быть намертво герметизирована.
Факт:
Причиной высолообразования на поверхности натурального камня и его обесцвечивания является не вода, а обычно неподходящие материалы для укладки и затирки швов. Высолообразование, которое может появляться вне помещений из-за погодных условий, не случается в душевой зоне.
Факт:
Плиточный клей является цементирующим. Химическая реакция происходит даже в отсутствии воздуха. Если бы было нужно, чтобы отверстия для слива просочившейся воды служили для вентиляции слоя раствора, тогда вдоль дренажного канала для душевой разрешалось бы укладывать только большие плитки.
Факт:
Бесшовные и замкнутые корпуса каналов из нержавеющей стали, подобные тем, что предлагает TECE, легко очищаются. У них нет углов и полостей, до которых невозможно добраться. У них также нет винтов и резьбовых деталей, на которых могут скапливаться вязкие загрязнения. Такие проблемные зоны, в частности, возникают в местах выхода дренажа просочившейся воды, который иногда требуется. Микробиологическое разложение органического материала в таких дренажных каналах для душевой может привести к образованию запаха, что потребует, в худшем случае, дорогостоящего ремонта.
